油圧ボルトテンショナー・軸力管理工具

ボルトテンショナーで高精度な軸力管理

軸力管理による締め付けで、摩擦の影響が無いためトルク管理よりも高精度なボルト締め付けを実現。

油圧でボルトを引っ張って締め付ける為、フランジの表面やナットの座面を傷めません。

油圧トルクレンチのように反力を取る必要がありません。

ボルトテンショナー(油圧テンショナー)は複数台を連結して多数の大型ボルトを同時かつ均一に締付けができます。(フランジのボルトを一度に10本同時締付など)

ボルトテンショナー(油圧テンショナー)

油圧ボルトテンショナーのレンタル価格表

機種 最大軸力 ボルト径 製品寸法 油圧 4日以内 1W以内 2W以内
BT150T-27 233kN M22〜27 73φ×H106 150MPa ¥49,000 ¥73,000 ¥111,000
BT150T-39 433kN M30〜39 105φ×H131 150MPa ¥64,000 ¥92,000 ¥140,000
BT150T-52 791kN M42〜52 136φ×H147 150MPa ¥77,000 ¥108,000 ¥165,000
BT150T-64 1,267kN M56〜64 172φ×H168 150MPa ¥101,000 ¥143,000 ¥218,000
BT150T-76 1,830kN M68〜76 200φ×H188 150MPa ¥128,000 ¥180,000 ¥275,000
BT150T-90 2,502kN M76〜90 235φ×H212 150MPa ¥162,000 ¥228,000 ¥348,000
BT150T-100 2,629kN M95〜100 245φ×H227 150MPa ¥198,000 ¥279,000 ¥426,000
A7878 8,300kN M110〜140 400φ×H380 150MPa ¥339,000 ¥400,000 ¥490,000

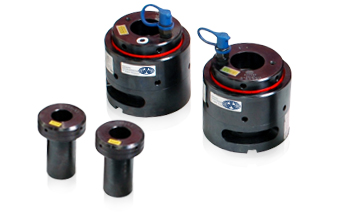

油圧テンショナー(スリーブ交換型)

ボルトテンショナー 大型ボルト締め ボルトテンショナーで同時締め付け

料金はボルトテンショナー1台当たりです。(並行締めでは2台または4台が必要です。)

製品寸法は「外径×高さ」です。

サイズ:M100以上、最大軸力:〜8,300kNまでラインナップがあります。詳しくはお問い合わせ下さい。

製造販売とレンタルを行っています。用途に合わせて最適なカスタマイズをして製造可能です。



高圧油圧ポンプのレンタル価格表

機種 最高油圧 最大吐出量 重量 4日以内 1W以内 2W以内 3W以内
油圧ハンドポンプ 160MPa 20cc/1st 10kg ¥30,000 ¥42,000 ¥67,000 ¥84,000
250MPa
280MPa
32cc/1st 11kg ¥33,000 ¥46,000 ¥74,000 ¥92,000
エアーポンプ 150MPa 400cc/分 19kg ¥48,000 ¥69,000 ¥104,000 ¥121,000
250MPa

700cc/分

23kg ¥67,000 ¥97,000 ¥145,000 ¥170,000
電動・100V 200MPa 2000cc/分 19kg ¥35,000 ¥49,000 ¥78,000 ¥98,000

ボルト本数が多い場合は手が疲れますので電動またはエアーポンプがおすすめです。
